Was ist ein Werkzeugeinrichter?

Wenn ein Tastsystem der “Tastsinn” Ihrer Maschine für die Teil, a Einrichter für Werkzeugmaschinen ist der “Tastsinn (oder Sehsinn)” der Maschine für die Werkzeug.

A Einrichter für Werkzeugmaschinen (auch genannt ein On-Machine-Werkzeugmesssystem, Werkzeug-Tastsystem, oder Werkzeug Voreinstellgerät) ist ein in einer CNC-Maschine installiertes Gerät, das misst die Geometrie des Schneidwerkzeugs - in erster Linie Länge (Z) und häufig Durchmesser/Radius (X/Y) und dann aktualisiert die Werkzeugkorrekturen automatisch. Viele Werkzeugeinrichter unterstützen auch Erkennung gebrochener Werkzeuge und Werkzeugzustandskontrollen, so dass die Maschine anhalten, einen Alarm auslösen oder auf ein Schwesterwerkzeug umschalten kann, bevor Ausschuss entsteht.https://cnc-probe.com/cnc-tool-setter/

Betrachten Sie es als die Art und Weise, wie Ihre CNC zwei Fragen jedes Mal zuverlässig beantworten kann:

“Wo befindet sich die Werkzeugspitze wirklich, in diesem Moment?”

“Ist dieses Werkzeug noch gesund genug, um das nächste Feature zu schneiden?”

---

Warum Werkzeugeinstellungen wichtiger sind, als den meisten Menschen bewusst ist

Die Werkzeugeinstellung ist keine glamouröse Angelegenheit - sie ist jedoch eine der größten versteckten Fehlerquellen bei der Bearbeitung.

Selbst wenn Ihr CAM perfekt ist, kann das Werkzeug trotzdem falsch sein, weil:

Ein leicht veränderter Stick-out nach einem Werkzeugwechsel

Ein an der Kegel- oder Halterfläche eingeklemmter Span (Rundlauf + Längenfehler)

Allmählicher Verschleiß, der die effektive Schnittlänge verkürzt

Thermische Effekte, die die Abmessungen von Werkzeug und Maschine während eines langen Laufs verändern

Das falsche Werkzeug in der falschen Tasche (oder ein Tippfehler)

Renishaw beschreibt die Werkzeugeinstellung als Messung der Werkzeugabmessungen/des Werkzeugzustands auf der CNC und hebt hervor, dass nicht überwachte Werkzeugfehler (Verschleiß, falsche Geometrie, Beschädigung/Bruch, Auslauf-/Einbauprobleme, menschliches Versagen und thermische Effekte) die Teilequalität ernsthaft beeinträchtigen können.

Ein Werkzeugeinrichter macht diese Fehler messbar und daher überprüfbar.https://cnc-probe.com/cnc-z-axis-wired-tool-setter-large-strok-one-key-zeroing/

---

Was ein Werkzeugeinrichter eigentlich macht

Ein modernes Einrichtgerät wird in der Regel für folgende Aufgaben eingesetzt:

1) Automatische Werkzeuglängenmessung (Z-Offset)

Die Maschine bringt das Werkzeug auf die Messfläche des Einrichters; in dem Moment, in dem es auslöst, erfasst die Steuerung die Position und aktualisiert den Längenversatz des Werkzeugs.

2) Messung des Werkzeugdurchmessers/-radius (oft X/Y, je nach Konstruktion)

Einige Systeme können den Durchmesser messen (oder zumindest eine signifikante Abweichung feststellen), indem sie das Werkzeug von der Seite berühren oder das Werkzeug je nach Technologie mit einem berührungslosen Strahl abtasten. (Kontakt oder berührungslos ist eine wichtige Entscheidung - mehr dazu weiter unten).

3) Erkennung gebrochener Werkzeuge

Wenn ein Werkzeug mitten im Zyklus abbricht, kann die Fortsetzung der Zerspanung ein Teil (oder eine Vorrichtung oder eine Spindel) stillschweigend ruinieren. Renishaw weist darauf hin, dass Werkzeugbruchdetektoren erkennen, ob ein Werkzeug gebrochen oder intakt ist - und auch maschineneigene Werkzeugeinstellgeräte können einen Bruch oft erkennen.

4) Überwachung von Verschleiß und thermischer Drift

METROL positioniert Werkzeugeinrichter als hochpräzise Berührungssensoren, die helfen, den Zustand der Werkzeuge zu überwachen, um Fehler zu vermeiden. Verschleiß und thermische Verschiebung, und dass die automatisierte Messung in der Maschine die Produktivität erhöht, da die manuelle Einrichtung entfällt.

---

Die Funktionsweise eines Einrichters

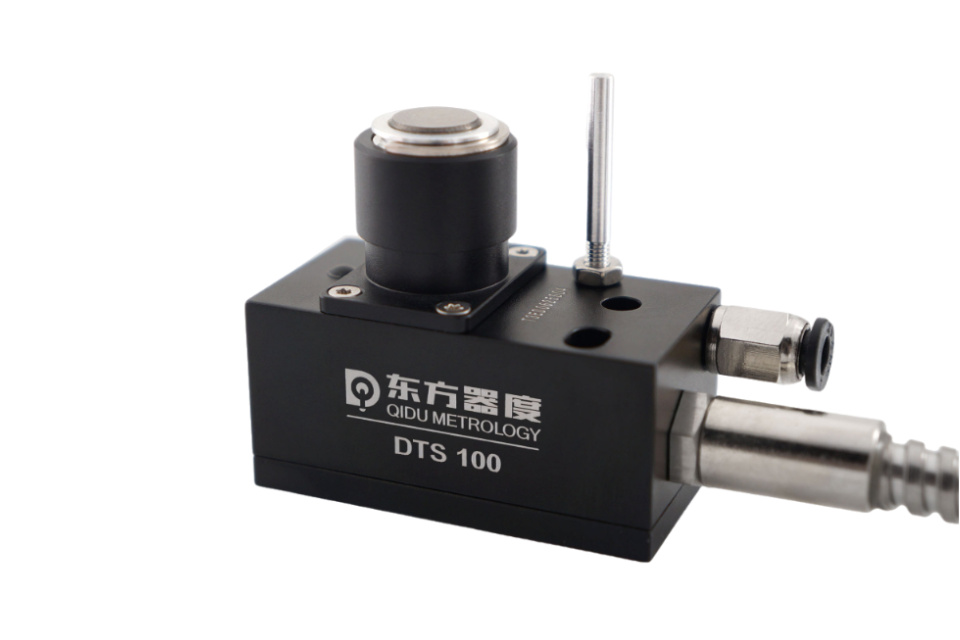

Kontakt-Werkzeugeinstellgeräte (taktile “Berührung”)

A Kontakt Das Werkzeug-Einstellgerät verfügt über eine präzise Abtastfläche (Taster/Knopf/Hebel). Das Werkzeug berührt sie; das Gerät gibt ein Signal aus; die CNC protokolliert die Maschinenposition und berechnet die Versätze.https://cnc-probe.com/cnc-z-axis-wired-tool-setter-large-strok-one-key-zeroing/

Warum die Geschäfte sie lieben:

Äußerst beständig in schmutzigen Umgebungen (Kühlmittelnebel, Späne)

Unkompliziert und robust

Hervorragend geeignet für Längenmessungen und zuverlässige Bruchkontrollen

METROL betont, dass die direkte Kontaktmessung einige falsche Erkennungen vermeidet, die bei berührungslosen Sensoren unter Kühlmittel/Nebel auftreten können, und nennt eine Wiederholbarkeit von bis zu 1 μm für seinen Ansatz.

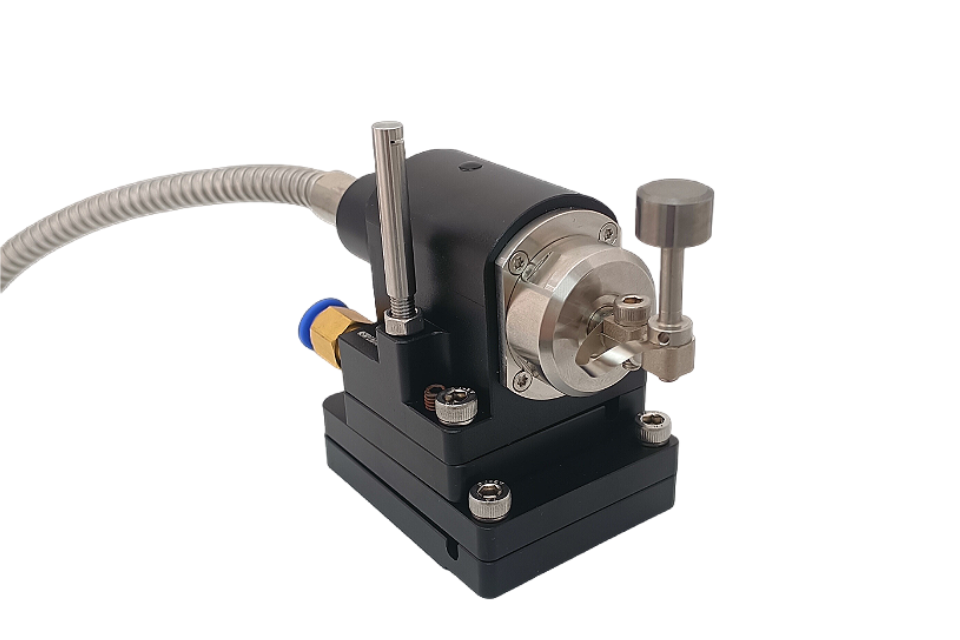

Berührungslose Werkzeugeinstellgeräte (Laser/optischer “Strahl”)

A berührungslos Der Einrichter misst mit einem Strahl (in der Regel Laser). https://cnc-probe.com/cnc-laser-tool-setter-high-precision-non-contact-fast-response/Das Werkzeug fährt durch; das System erkennt die vorhandenen Kanten und kann den Durchmesser und die Rundlauftendenzen messen sowie ausgeschlagene Kanten erkennen - oft sehr schnell.

Renishaw hebt “fortschrittliche Laser-Werkzeugeinstellgeräte” zum Einstellen von Werkzeugen, Erkennen von Ausbrüchen, Überwachen des Rundlaufs und Prüfen komplexer Profile hervor - ohne das Risiko, dass das Werkzeug während der Messung beschädigt wird.

Warum die Geschäfte sie wählen:

Schnellere Kontrollen (nützlich, wenn die Zykluszeit heilig ist)

Ideal für kleine Werkzeuge und zerbrechliche Geometrien

Ermöglicht mehr “Form”-Informationen als einfache Berührungsauslösung

---

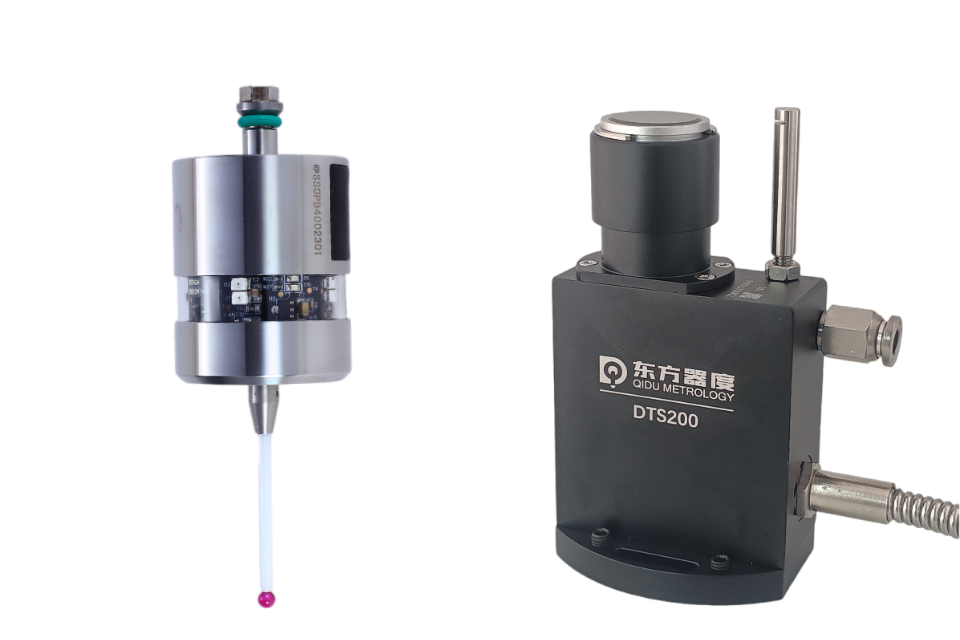

Werkzeugeinstellgerät vs. Werkzeugvoreinstellgerät vs. Tastsystem

Werkstück-Tastsystem: misst die Teil (Bezugspunkte, Bohrungen, Kanten).

Werkzeugeinrichter/Werkzeugmesstaster: misst die Werkzeug (Länge, manchmal Durchmesser).

Offline-Werkzeugvoreinstellgerät: misst Werkzeuge außerhalb der Maschine - nützlich, kann aber zu Fehler bei der manuellen Dateneingabe und Temperaturabweichungen zwischen Prüfstand und Maschine. Renishaw weist ausdrücklich auf das Risiko der manuellen Eingabe bei Messungen mit einem Offline-Voreinstellgerät hin.

Ein starker moderner Arbeitsablauf nutzt oft beides:

Werkzeugeinrichter, um die Werkzeuge ehrlich zu halten

Werkstücktaster für ehrliche Aufstellungen https://cnc-probe.com/cnc-touch-probes/

---

Der “Deepmind”-Teil: Welche Tool-Einstellung schützt Sie wirklich vor

Die meisten Blogs von Wettbewerbern sprechen von “Genauigkeit” und “Geschwindigkeit” (wahr, aber oberflächlich). Hier ist die tiefere Ebene: ein Werkzeugeinstellgerät stabilisiert Ihr Bearbeitungssystem gegen Unsicherheiten.

Unsicherheitsquelle #1: Werkzeugwechsel-Variabilität

Jeder Werkzeugwechsel ist ein kleines Glücksspiel. Ein Werkzeugeinrichter verwandelt dieses Glücksspiel in eine Messung.

Unsicherheitsquelle #2: Thermische Realität

Wenn Maschinen warm werden, verschiebt sich die Geometrie. METROL verknüpft den Einsatz der Werkzeugeinrichtung explizit mit der Vermeidung von Defekten durch thermische Verschiebung; die Werkzeugmessung an der Maschine hilft, die Messbedingungen mit den Zerspanungsbedingungen abzustimmen.

Unsicherheitsquelle #3: Stille Ausfälle

Gebrochene Werkzeuge melden sich nicht immer von selbst. Renishaw beschreibt die Erkennung von Werkzeugbrüchen als unerlässlich, da ein gebrochenes Werkzeug Teile weiter ungenau bis zum Ausschuss bearbeiten kann.

Der zentrale Wert ist nicht die “Messung”.”
Es ist Closed-Loop-Steuerung: messen → entscheiden → korrigieren (oder aufhören).

---

Wo Werkzeugeinrichter am meisten glänzen

High-Mix-Job-Shops

Die Werkzeugeinrichter eliminieren das Nachsetzen von Werkzeugen und reduzieren die bedienerabhängige Variabilität.

Bearbeitung in der Produktion

Sie können regelmäßige Überprüfungen planen (alle N Teile / bei jedem Werkzeugwechsel / bei Schichtbeginn) und Abweichungen frühzeitig erkennen.

Licht aus / unbeaufsichtigte Bearbeitung

METROL bezeichnet die Werkzeugeinrichter ausdrücklich als “unverzichtbar” für den automatisierten Betrieb von CNC-Werkzeugmaschinen und Robotern.

Dies ist der Anwendungsfall, bei dem die Einstellung von Werkzeugen nicht nur praktisch ist, sondern auch ein Risikomanagement darstellt.

---

Die Wahl des richtigen Einrichters: eine praktische Auswahlmatrix

1) Umwelt: Leben Sie in Kühlmittelnebel und Spänen?

Starkes Kühlmittel/Nebel: Berührende Werkzeugeinrichtungen sind oft zuverlässiger. METROL weist ausdrücklich darauf hin, dass berührungslose Sensoren bei Nebel/Kältemitteln versagen können, und argumentiert, dass die Kontaktsensorik falsch positive Ergebnisse verhindert.

Saubere, taktzeitkritische Produktion: Lasersysteme können extrem schnell und leistungsstark sein.

2) Was müssen Sie messen?

Nur Länge (am häufigsten): Der Kontakt ist oft perfekt.

Durchmesser/Auslauf/abgeschlagene Kante: Betrachten Sie Laser.

3) Kleine Werkzeuge?

Das HEIDENHAIN-Tastsystem ist auf die Erkennung sehr kleiner Werkzeuge ausgelegt (z. B. die in den Produktspezifikationen angegebenen Grenzwerte für den Werkzeugdurchmesser), was bei Kleinstbohrern und -fräsen von Bedeutung ist.

4) Maschinentypen

Renishaw weist darauf hin, dass die Systeme in den Bereichen Fräsen, Drehen und Schleifen eingesetzt werden - passen Sie das Design also an Ihr Maschinenformat und den Zugang an.

---

Eine “SOP für Werkzeugeinrichter”, die Sie in Ihren Prozess integrieren können

Hier ist ein einfaches, hochwirksames Programm, das die Zykluszeit nicht verlängert:

Bei Schichtbeginn (oder nach Abschluss der Aufwärmphase)

Messung eines bekannten “Master”-Werkzeugs (Baseline)

Messen Sie die für die Endbearbeitung verwendeten Werkzeuge

Log-Offsets (optional, aber leistungsstark für die Verfolgung von Drift)

Bei jedem Werkzeugwechsel (selektiv)

Messen Sie die Werkzeuglänge für Werkzeuge, bei denen Z wichtig ist (Bohrer, Schaftfräser

Alle N Teile (Produktion)

Führen Sie eine schnelle Werkzeugbruchprüfung für Werkzeuge mit hohem Risiko durch (kleine Durchmesser, große Reichweite)

Vor der Fertigstellung der Pässe

Überprüfen Sie die Länge des Schlichtwerkzeugs (und ggf. den Durchmesser), um toleranzkritische Merkmale zu schützen.

Diese Struktur spiegelt wider, worauf die Anbieter von Werkzeugmessungen Wert legen: Messen der Werkzeuggeometrie und des Werkzeugzustands auf der Maschine, Aktualisieren von Versätzen und häufige Bruchkontrollen - insbesondere bei kleinen Werkzeugen.

---

ROI-Schnellcheck: das “Zwei-Eimer”-Rückzahlungsmodell

Die meisten ROI-Gespräche sind vage. Verwenden Sie dieses einfache Modell:

Eimer A: Zeit, die Sie zurückkommen

Einsparung von Minuten pro Einrichtung (kein manuelles Aufsetzen, weniger Testschnitte)

geringere Spindelstillstandszeiten (HEIDENHAIN verknüpft die Werkzeugvermessung explizit mit kürzeren Stillstandszeiten und weniger Nacharbeit/Ausschuß)

Eimer B: Schrott, den Sie verhindern

Ein gebrochenes Werkzeug, das ein hochwertiges Teil zerstört, kann einen Einrichter schneller bezahlen als jedes Argument der “Rüstzeit”.

Wenn Sie eine Faustregel für den Betrieb haben wollen:

Wenn ein einziger Ausschussfall mehr als eine Woche Sondierungszeit kostet, ist die Werkzeugeinstellung bereits gerechtfertigt.

---

Häufige Fehler, die dazu führen, dass sich Werkzeugeinrichter “ungenau” fühlen (und wie sie vermieden werden können)

Verschmutzte Kontaktfläche / festsitzende Späne auf dem Pad
Sauberkeit ist keine Option - vor allem nicht, wenn es um Wiederholbarkeit im Mikrometerbereich geht.

Messen mit anderen Spindelbedingungen als beim Schneiden
Wenn Sie kalt messen und heiß schneiden (oder umgekehrt), müssen Sie mit einer Abweichung rechnen. Aus diesem Grund wird die Messung in der Maschine als Möglichkeit zur besseren Anpassung an die Schnittbedingungen eingesetzt.

Keine Berücksichtigung des Werkzeugrundlaufs / schlechter Sitz
Späne auf dem Kegel erzeugen Rundlauf; Rundlauf verändert den effektiven Durchmesser-Eingriff und kann einen “geheimnisvollen Verschleiß” imitieren.”

Übermäßiges Vertrauen in die Brucherkennung ohne Kontext
Die Erkennung von Brüchen ist leistungsfähig, aber legen Sie vernünftige Schwellenwerte fest und überprüfen Sie sie mit einem bekannt guten Werkzeug.

---

Letzte Erkenntnis

Ein Werkzeugbestücker ist mehr als nur ein praktisches Gerät. Er ist ein Prozessstabilisator: Es misst die Werkzeuggeometrie und den Zustand der Maschine, aktualisiert automatisch die Versätze und hilft bei der Brucherkennung, wodurch Ausschuss, Nacharbeit und Leerlaufzeiten reduziert werden und die Automatisierung unterstützt wird.
