Nociones básicas sobre palpadores CNC: ¿Para qué sirve un palpador en CNC?

---

La respuesta de una línea

A Sonda CNC es un interruptor de precisión con un palpador (normalmente una bola con punta de rubí) que la máquina utiliza para localizar, medir y verificar piezas y útiles. Indica al control exactamente dónde están las cosas para que sus programas comiencen desde el lugar correcto y permanezcan allí.

Qué hace realmente una sonda en el taller

1) Establece los correctores de trabajo (G54...G59) correctamente-rápido

Toque una cara, una arista, un orificio o un saliente; el control calcula el cero real para X/Y/Z. Adiós al palpador de aristas manual, hola a los minutos que se ahorran en cada ajuste, especialmente cuando se utiliza un palpador de aristas fiable. Sistema de palpación CNC.

2) Alinea la rotación y la inclinación

Si la pieza o el tornillo de banco están ligeramente torcidos, la sonda detecta el ángulo y actualiza el sistema de coordenadas para que las trayectorias de la herramienta se ajusten a la realidad y no a una ilusión.

3) Encuentra centros y características

La sonda mide múltiples puntos y divide la diferencia para obtener una línea central a nivel de micras, que es exactamente lo que necesitan las máquinas modernas. Sistemas de inspección CNC están diseñados para hacerlo bien.

4) Comprobación de las piezas en curso

A mitad de ciclo, la sonda mide las características críticas y puede ajustar el desgaste de la herramienta o detener el ciclo antes de que se multipliquen los desechos. Es SPC en el husillo.

5) Verifica las instalaciones y los errores (el ROI silencioso)

¿Olvidó cargar las mordazas blandas correctas? ¿Desplazamiento de la pinza durante la segunda operación? La sonda lo atrapa. Su primer artículo tiene éxito más a menudo, una razón por la que las tiendas invierten en sondas CNC inalámbricas.

¿Por qué es importante?

El tiempo de preparación se desploma: Especialmente en trabajos de gran mezcla y bajo volumen, la palpación convierte medios turnos en minutos.

El rendimiento de la primera parte sube: Se hace una buena parte antes, menos incendios.

El apagado de luces se convierte en algo realista: la máquina puede autocomprobarse entre operaciones sin la presencia de un humano, especialmente cuando se combina con un sistema estable. soluciones de sondeo CNC por radio.

Datos, no corazonadas: Los valores medidos alimentan su control y sus hojas de proceso.

¿IR, radio o cable? (elige como un pragmático)

Tipo de enlace	Cuándo elegirlo	Qué ver

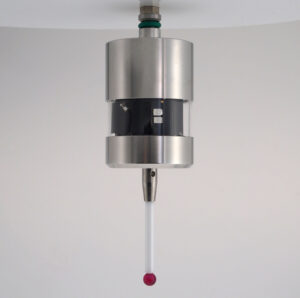

Infrarrojos (IR)	VMC de línea de visión clara; con pilas, sencillo	Los chips/puertas pueden ensombrecer el haz

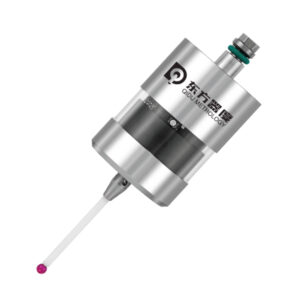

Radio	5 ejes, horizontales, grandes recintos; penetra refrigerante y puertas	Gestionar el emparejamiento; algo más de potencia

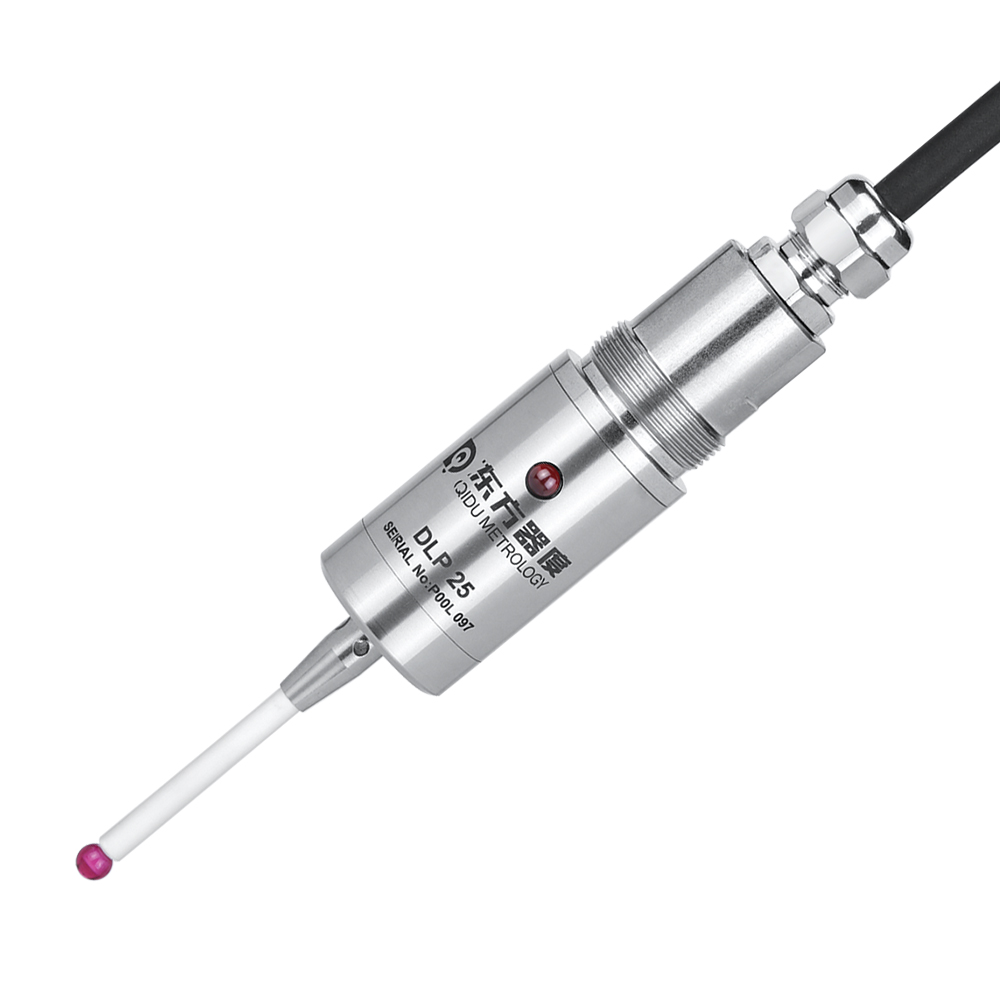

Cableado	Máquinas de electroerosión, entornos EMI ruidosos, máquinas diminutas	Guiado de cables/alivio de tensiones, límites de recorrido

Regla empírica: horizontales o 5 ejes → radio; VMC compacto con ventana receptora limpia → IR; EDM o EMI pesado → cableado.

Cómo funciona el sondeo (en inglés)

Asiento cinemático: Tres pares de contactos de precisión bloquean el palpador en la misma posición después de cada disparo.

Punta de bola de rubí: dura, baja fricción, geometría de contacto predecible.

Cuerpo sellado: Las juntas tóricas y los rascadores mantienen el refrigerante fuera; el diseño equilibrado sobrevive a los cambios de herramientas.

Electrónica: El cierre del interruptor está filtrado/debitado para obtener una señal nítida y repetible (a menudo con una precisión de unas micras).

Usos concretos que reconocerás

3C / electrónica: Cero piezas de pared delgada sin aplastar; confirme los salientes diminutos antes de terminar las microfresas.

Autopartes: Medir los agujeros, mantener los patrones de los tornillos concéntricos a través de las cavidades.

Aeroespacial: Alinee las piezas de varias operaciones después de cada volteo; detecte la deriva térmica en pasadas de acabado largas.

Moldes y matrices: Recogida de electrodos y puntos de referencia de cavidades; retoque de características después de la preparación o el punteado.

Talleres: Estandarice el caos: cada trabajo comienza con la misma rutina de sondeo segura y probada, respaldada por modernas Hardware de sonda CNC.

Rutina de sondeo de inicio rápido (probada en combate)

Inicio y calentamiento: Comprobar máquina a cero; calentamiento del cabezal si está frío.

Medición de existencias: Sonda superior (Z0), dos caras X/Y para cuadratura y tamaño.

Rotación: Toque un borde largo o ranura → ángulo establecido.

Puntos de referencia primarios: Centro del taladro, caras críticas.

Registrar y actuar: Registre las desviaciones con respecto a las variables; actualice el desgaste de la herramienta o la alarma si está fuera de banda.

Que sea aburrido: un programa maestro llama a subrutinas limpias (measure_face, measure_bore, set_rotation). A los operarios les encanta la previsibilidad.

Cómo se amortiza una sonda (reverso del sobre)

Ahorro de 20 minutos por configuración × 3 configuraciones/día = 1 hora/día.

A $30-$60/hora, son $7,5k-$15k/año (250 días) antes de contar la reducción de chatarra y la evitación de retrabajos.

La mayoría de las sondas se amortizan en semanas, no en años.

Errores que puede evitar en la primera semana

Falsos disparos de fichas: Ráfaga de aire + “doble toque para confirmar”.”

Puntos ciegos (IR): Desplace el receptor o añada un repetidor; evite aparcar detrás de portaherramientas.

Ruleta de emparejamiento por radio: Etiqueta los pares; mantén una tarjeta de “emparejamiento y prueba” de dos pasos en el control.

Fatiga por cable: Cable de gran flexibilidad, radio de curvatura generoso, alivio real de la tensión.

Después de cualquier golpe: Vuelva a calificar el palpador, es más barato que perseguir micras fantasma.

Mínimo mantenimiento, gran amortización

Diariamente: Limpiar rubí, visual rápido en LED/estado.

Semanal: 10 toques en un punto de gálibo; comprobar la dispersión.

Mensualmente: Inspeccionar juntas tóricas, roscas del palpador; recalificar longitud/radio.

Choque: Reemplace el lápiz primero; investigue los montajes después.
