Основы работы с датчиками ЧПУ: как датчик ЧПУ улучшает время установки первой детали

Основная идея (в одном предложении)
Щуп с ЧПУ превращает догадки в измерения - вы найдете точки привязки, вращения, центры и смещения за считанные минуты, а не путем проб, повторных распилов и надежд.

Почему первая статья занимает так много времени (и где происходит утечка времени)

• Охота на истинный ноль: Кромкоискатель, бумажные щупы, стеки для подгонки.
• Тайна перекоса/вращения: Тиски или припуск на волоске; вы “на глаз” определяете квадрат, вырезаете и обнаруживаете это позже.
• Проверка характеристик с помощью разбора на части: Вытащите деталь, подключите микрофон, заново зажмите, повторно обработайте, повторно вырежьте.
• Сюрпризы, связанные с износом инструмента: Первые проходы выглядят нормально, вторая сторона не работает, потому что инструмент не совсем тот, что предполагал CAM.

Ни один из этих шагов не создает ценности. Это затраты на поиск - время, потраченное на поиск реальности.

Изучите высокоточные измерительные датчики с ЧПУ cnc-probe.

Как зондирование сжимает первую частицу - фаза за фазой

1. Быстрые, надежные точки отсчета (X/Y/Z)
   Зонд касается грани/края → контроль устанавливает нули.
   Никаких субъективных “ощущений”; чистый курок = повторяющиеся микроны.
2. Автоматическое выравнивание вращения
   Коснитесь двух точек на длинной кромке или пазе → управление поворачивает рабочую плоскость.
   CAM остается неизменным; станок выравнивается по детали.
3. Нахождение центра без математики и маркеров
   Циклы "полотно/карман" или "отверстие/босс" касаются нескольких точек → истинная осевая линия и размер.
   Обеспечивает симметричные траектории инструмента при первом резе.
4. Проверки в процессе работы (не нарушайте настройку)
   В середине цикла измерьте отверстие или бобышку → отрегулируйте износ или остановите.
   Поймайте “почти то, что надо”, прежде чем оно превратится в металлолом.
5. Цифровая прослеживаемость
   Значения попадают в макропеременные или журналы → никаких загадок типа “что мы установили в прошлый раз?”.

Временная шкала "до/после" (реалистичный пример VMC)

Шаг	Руководство (мин.)	С зондом (мин.)
Монтаж и черновая обработка квадратных изделий	10	10
Найдите нули X/Y/Z	15	3
Установить вращение	8	2
Найдите центры (отверстие/босс)	10	3
Первые проверочные разрезы	15	5
Измерьте и отрегулируйте износ	10	3
Всего	68	25

Результат: ~43 минуты сэкономлено на первой статье → сокращение 60%. При 3 установках в день это >2 часов возврата к расписанию.

Посетите домашнюю страницу CNC Probe cnc-probe.

Процедура исследования первой частицы, которую можно стандартизировать

• Дом и разминка (Здоровье машины превыше всего).
• Контрольная поверхность зонда Z0 (чистая, ровная поверхность).
• Грани зонда X/Y чтобы установить нули и проверить размер запаса.
• Цикл вращения на длинной кромке или пазе (угол магазина).
• Центр отверстия/босса для первичных характеристик (центр магазина, диаметр).
• Проверка критических характеристик (например, +0/-0,01 на глубину кармана → износ нагрудника).
• Привязка результатов к переменным или журнал в формате CSV (идентификатор детали, оператор, время).
• Уверенно выполняйте траекторию обработки первой частицы инструмента.

Сделайте одну кнопку: мастер-программа, вызывающая подпрограммы MEASURE_FACE, SET_ROTATION, BORE_CENTER, FEATURE_CHECK.

Пример (концептуальный) вызова макроса:

• (Установите Z0 на верхней грани)
  G65 P9811 Z0. Q5. (Коснитесь Z, подтверждение по 5 точкам)
• (Выровнять вращение по краю X)
  G65 P9843 X100. Y0. Q80. (Два прикосновения на расстоянии 80 мм друг от друга)
• (Найдите центр/диаметр отверстия)
  G65 P9814 X50. Y50. Q8. F50. (8-гранный ствол, безопасная подача)
• (Проверка характеристик и обновление износа)
  #100 = [#502 - 12.000] (Измеренный - номинальный)
  IF[ABS[#100] GT 0.01] ТО #3000=1 (ИЗ ТОЛЯ)
#2001 = #2001 + [#100 * 0.5] (Полуошибка при ношении).

Изучите проводные приспособления для установки инструментов по оси Z с ЧПУ cnc-probe.

Настройки приспособлений и рабочего процесса, которые умножают выигрыш

• Выделите зонду полосу: Припаркуйте приемник (ИК) или обеспечьте прохождение сигнала (радио). Отсутствие "мертвых зон" за стойкой для инструментов.
• Удобные для зонда эталонные поверхности: Добавьте небольшую чистую площадку или бобышку в мягкие губки специально для Z0.
• Дважды коснитесь для подтверждения: Взрыв воздуха, прикосновение, втягивание, снова прикосновение. Фильтрует стружку и пленку охлаждающей жидкости.
• Часто проверяйте стилус: После любой “оплошности” снова садитесь и проходите квалификацию - секунды сейчас, часы сэкономлены позже.
• Запишите угол в журнал: Сохранение вращения позволяет повторным заданиям начинать с “заведомо хорошего”.”

Посмотрите модульные контактные датчики с ЧПУ cnc-probe.

Мини-кейс (цех по производству изделий с высокой степенью переработки)

Часть: Алюминиевый корпус, ±0,02 мм в зависимости от расположения отверстия.
Старая первая статья: 75-90 мин; распространены две пересъемки.
После опроса SOP: 28-35 мин; пересъемки редки.
Побочное действие: Операторы перестали уклоняться от выполнения коротких заданий - график стал более ровным.

Быстрая математика ROI (консервативная)

• Экономия времени на один FA: 40 минут.
• Установки/день: 3 → 120 мин/день.
• Цеховой тариф (с нагрузкой): $45/час → $90/день.
• 250 дней/год: $22,500/год до уменьшения количества лома.

Большинство зондовых наборов окупаются за несколько недель, а не лет.

Узнайте о проводных контактных датчиках для систем ЧПУ cnc-probe.

Распространенные подводные камни - быстрые решения

• Ложные срабатывания от чипов: Добавьте воздушный взрыв M-кода; всегда делайте двойное касание.
• Проблемы с прямой видимостью в ИК-диапазоне: Измените положение приемника или добавьте ретранслятор; избегайте тени от корпуса.
• Рулетка радиопар: Пометьте пары; стандартизируйте двухшаговую карточку “Пара и тест”.
• Проводная разгрузка от натяжения игнорируется: Высокогибкий кабель + правильный радиус изгиба + настоящие зажимы.
• Ненадежный стилус после удара: Немедленно переквалифицируйте длину/радиус.

Изучите высокоточные измерительные датчики с ЧПУ cnc-probe.

Выбор ИК, радио или проводного соединения (для скорости первой части)

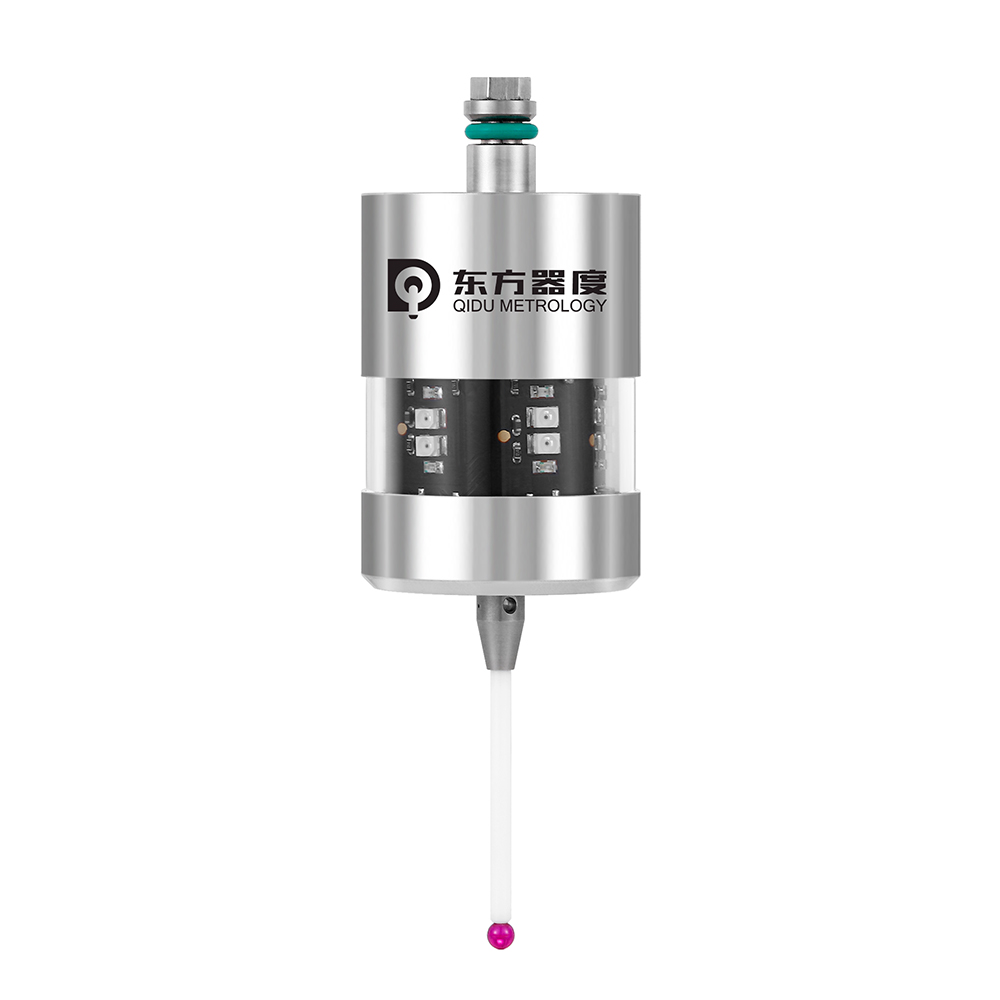

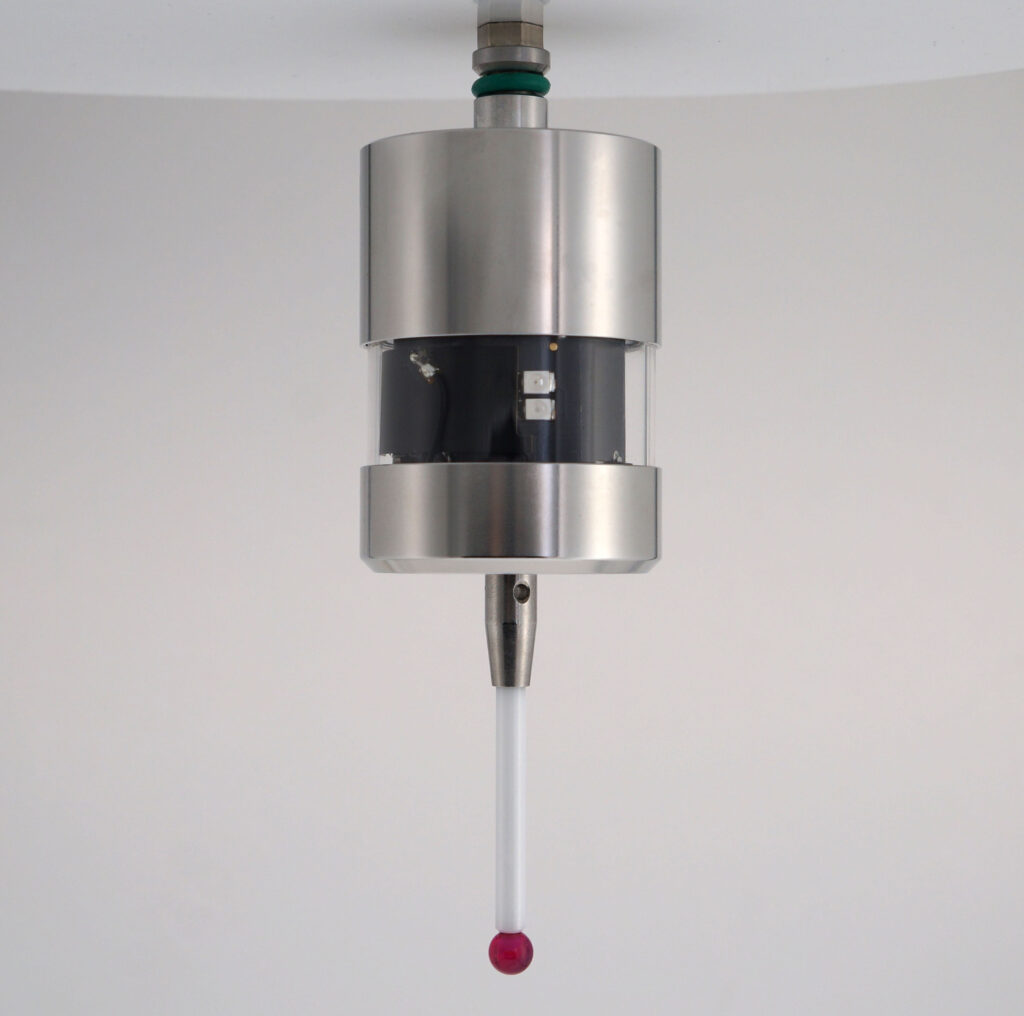

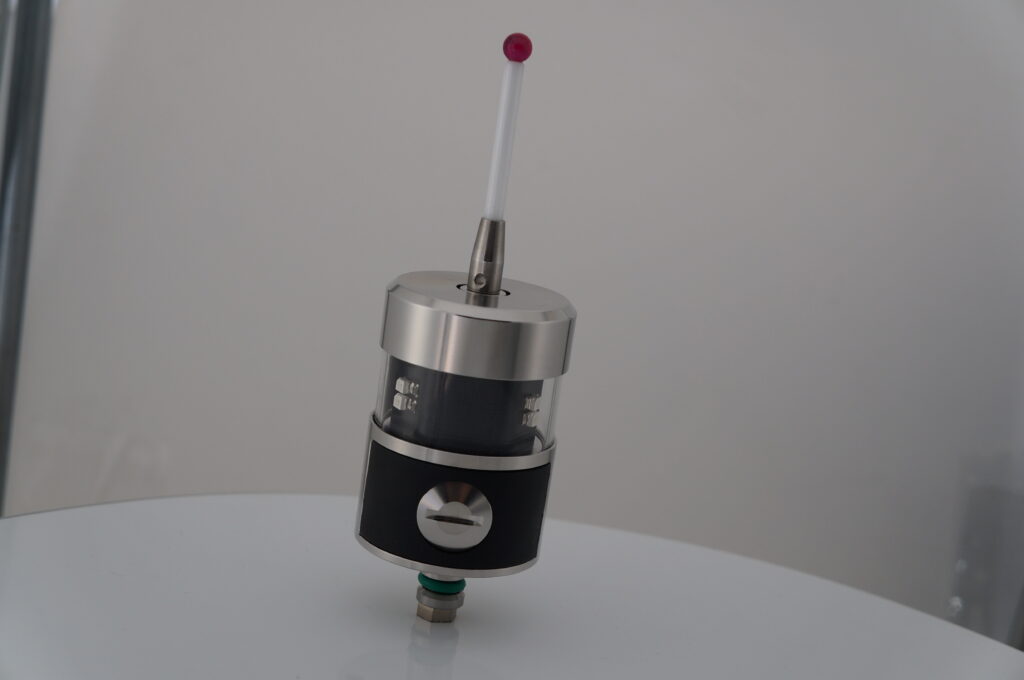

• ИК: Компактные VMC с четким обзором - простые и удобные для работы от аккумулятора.

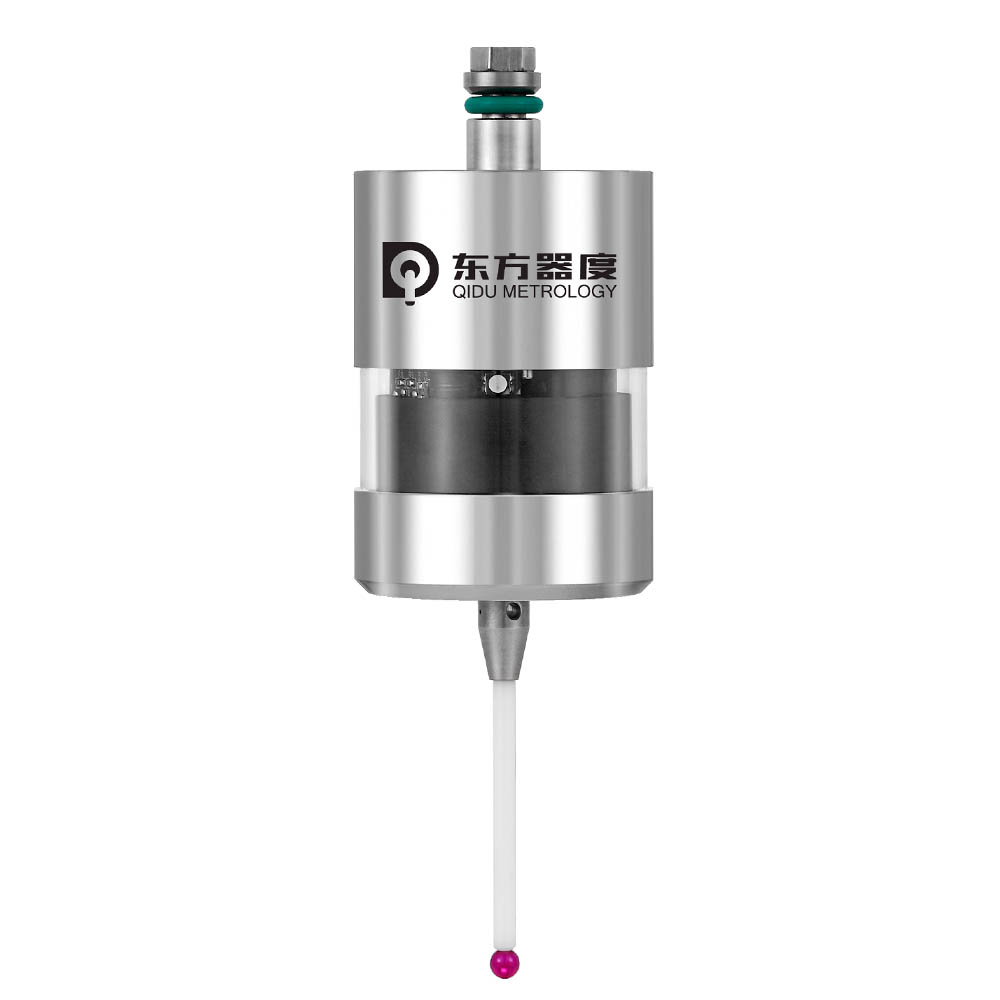

• Радио: 5 осей, горизонтали, большие двери - никакой драмы с прямой видимостью.

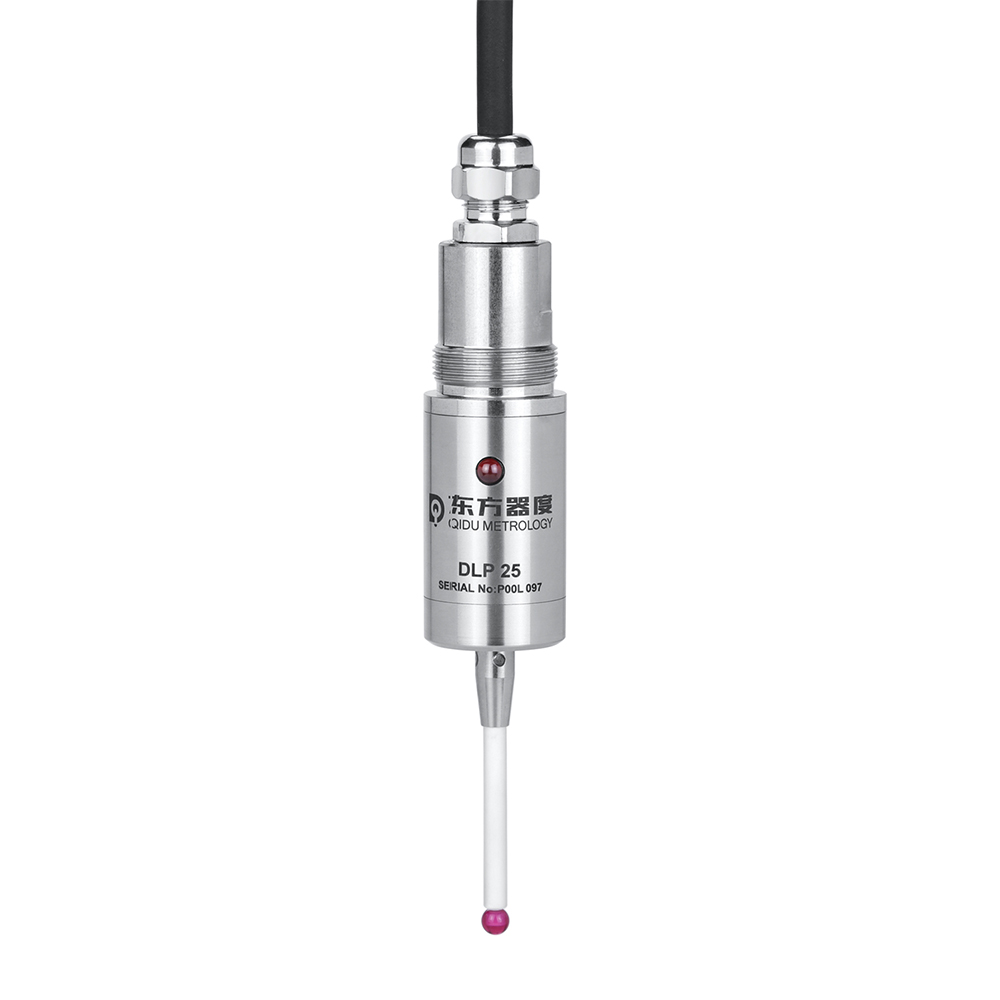

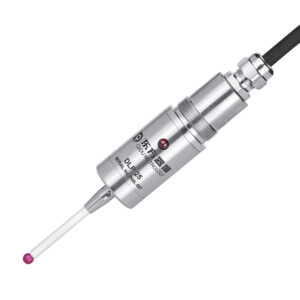

• Проводной: EDM/шумные EMI или крошечные путешествия - твердый, нулевой уровень сопряжения.

Выберите звено, которое устраняет трение настройки в вашей ячейке.

Посетите домашнюю страницу CNC Probe cnc-probe.

KPI, подтверждающие ваши успехи

• Минуты первой статьи (цель: -50-70%).
• Повторное сокращение первой статьи на одно задание (цель: ≈0).
• Лом при первом запуске (цель: около нуля).
• Вмешательство оператора во время отключения света (Цель: тенденция к снижению).
• Количество циклов зонда в сравнении с аварийными сигналами (тенденция к повышению надежности).

На память

Скорость первой частицы - это не удача, а измерение. Измерительный прибор предоставляет станку факты, приводит программу в соответствие с реальностью и проверяет результаты до того, как возникнут ошибки. Стандартизируйте одну процедуру измерения, и ваш цех почувствует экономию времени уже в первый день.
